輸入輸出特性：

輸入電壓： AC 220V±10%

效       率：>85%

開啟時間：＜1s

啟動方式：5VTTL觸發、短路啟動或直接上電啟動（由用戶要求）

輸    出：輸出電壓(開口)  10V±1.0%;

               輸出電流（恒流）

(1)   LSHL-01K1A-01    100A一檔

(2)   LSHL-01K1A-02     50A/100A兩檔

(3)   LSHL-01K1A-03    8V100A/150A兩檔

(4)   LSHL-01K1A-04    10V10A/50A/100A/三檔

(5)   LSHL-01K1A-05    100A一檔(客戶自配機殼)

(6)   LSHL-01K1A-06     50A/100A兩檔電壓換擋

(7)   LSHL-01K1A-07     30A/40A/50A/60A四檔電壓換擋

電流穩定度＜1.0%

紋波及噪聲    滿載時≤300mVp-p

工作制式：間斷工作（工作60秒，間歇60秒）

保護功能：短路，過載、過熱保護:（具有自動恢復功能）

絕緣強度： 輸入-輸出  AC1500V，1分鐘，漏電流≤10mA

                   輸入-FG  AC1500V，1分鐘，漏電流≤10mA

                   輸出-FG  DC500V，1分鐘，漏電流≤10mA

絕緣電阻： 輸入-輸出  ≥20MΩ，直流500V兆歐表

                   輸入-FG  ≥20MΩ，直流500V 兆歐表

                   輸出-FG  ≥20MΩ，直流500V兆歐表

工作環境： 溫度 0℃～+40℃。
                   濕度 20%～90%RH（無凝露）

存儲溫度    -25℃～+70℃

電磁兼容      內設EMC

電源請安裝在易于通風散熱的環境中。

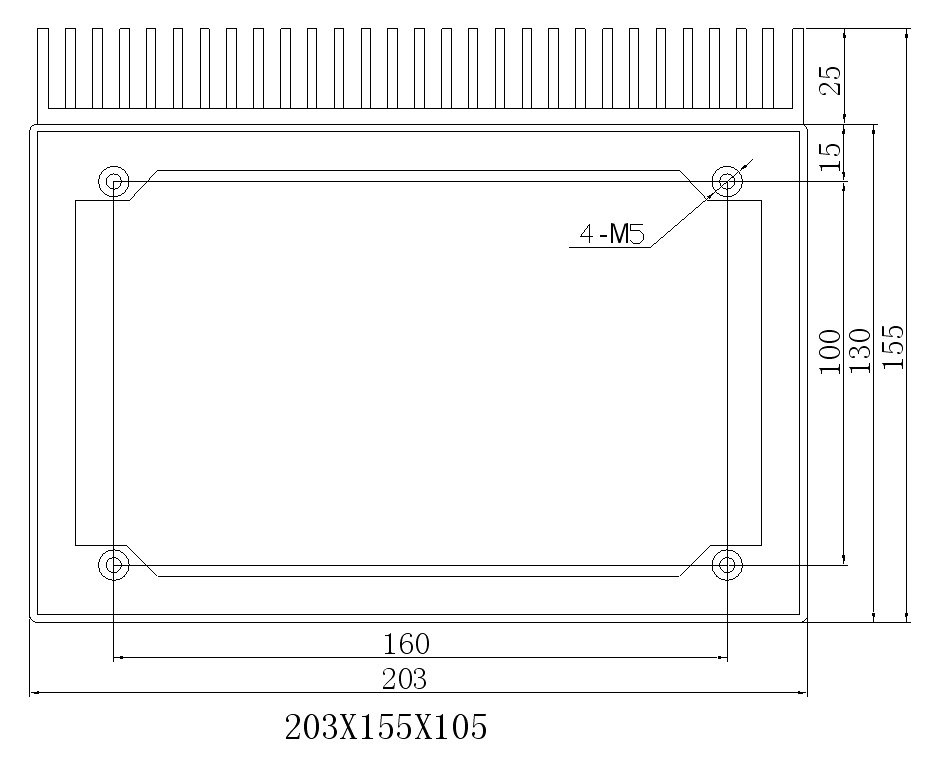

外形尺寸：   203×155×105 或 203×155×80 (mm)

測試注意事宜：

1. 本電源的測試應符合產品技術指標中的輸入輸出條件及環境要求。

2. 使用精度符合測試要求的儀表設備，做輸入電壓變化試驗時，應使用10KW以上自偶調壓器。否則影響測試電流精度。

3. 使用電阻負載時，所用電阻阻值不應隨溫度升高而劇烈變化。

4. 高溫試驗時，試驗環境應有良好通風條件。

技術說明：

1. 環境溫度參照技術指標，并保證電源周圍有良好的通風條件。

2. 出線說明： 輸出10m㎡導線：Vo+(紅)  Vo-(黑)。出線長度及接線鼻子形式由客戶商定（常規長度35厘米）

3．電源啟動：（一）插頭（2510-3）“+5V-”為TTL電平觸發啟動， 紅線為‘+ ’ 黑線為‘–’。

（二）插頭（2510-3）“IK1 ”。兩檔電流換檔，雙藍線（開路時50A；短路時100A）

（三）電流信號可由分流器測試點引出，分流器規格為75A/75mV（100A時為100mV   50A時為50mV）

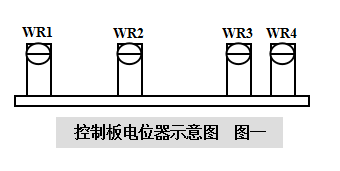

4．電位器調節說明：（用戶不得擅自調整）

WR1----過載保護（勿動）

WR2----輸出電壓值調節（出廠時調好在10V）

WR3----輸出電流值調節（出廠時調好在100A）

WR4----輸出電流值調節（出廠時調好在50A）
